MTP Elite Erkek-LC/UPC
Base-16 | Multi Mode G651.OM4 | 3.0/1.8mm
Marka: SAMM / Üretim Yeri: TÜRKİYE

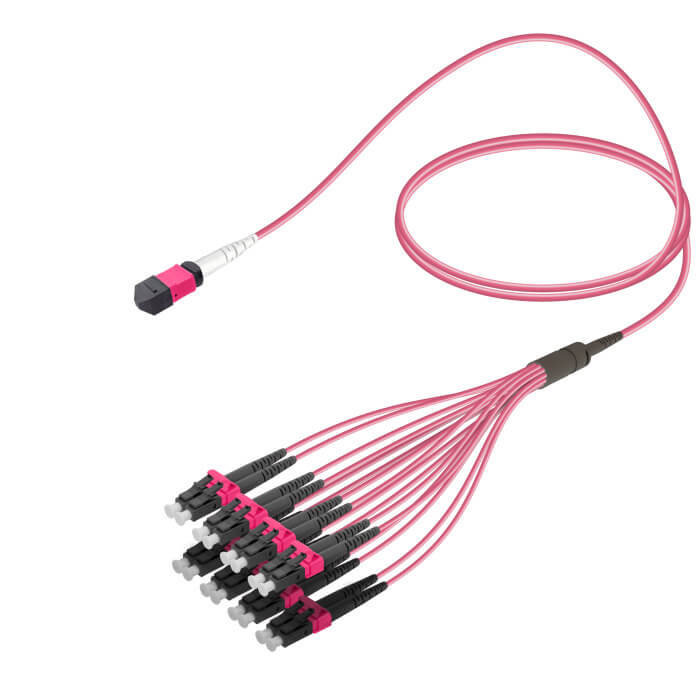

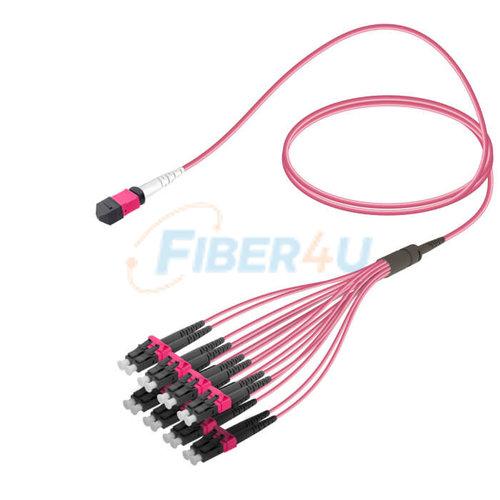

MTP Erkek den 16-LC ye Fanout yapılarında bir tarafında bir Erkek Base-16 MTP konektörü, diğer tarafında ise 8 LC/UPC Dubleks konektörü bulunur. Multi Mode kablo G651.OM4 fiberlerden oluşur. OM4 fiberler 50 µm core; 125 µm cladding çapına sahiptir. MTP konektör, daha iyi mekanik ve optik performans için tasarlanmış yüksek performanslı bir MPO (Multifiber Push On) konnektördür. MTP konnekörler 8, 12, 16 veya 24 fiberi tek bir konnektörde sonlandırabilir. Özellikle veri merkezlerinde büyük bir 'yer avantajı' sağlar
MTP Erkek konnekörde iki adet pin bulunurken; MTP Dişi konnektörde karşılık olarak iki adet pin yuvası bulunur. LC Konnektör (Lucent Connector), 1.25mm çaplı ferul yapısına sahiptir, SC konnektörün tam yarısı kadar taban alanına sahiptir; UPC ise konnektörün içindeki seramik ferül yapısının ekstra parlatılmış düz bir yapıya sahip olduğunu ifade eder (Ultra Physical Contact). MTP/LC Fanout'u oluşturan ana kablo 16 fiberli olup 3.0 mm çapa sahiptir. Bir ucunda 'divider' denilen yapı bulunur ve fiberleri 16 farklı tüpe ayırır. Tüplerin çapı 1.8mm'dir.
Özellikler ve Uygulamalar
Özellikler
- Düşük Kayıplar ile Yüksek Verimlilik
- Düşük Kayıplı, MT Elite® Çok Fiberli Konektörler
- Yüksek Kaliteli LC Konektörler
- Standartlara Uygunluk MTP: TIA 604-18, IEC (61754-7-3), (61754-7-4)
- Standartlara Uygunluk LC: IEC 61754-20, TIA 604-10-A
- Tüm kablolar %100 fabrikada test edilmiştir ve test sertifikasıyla birlikte gelir
Uygulamalar
- QSFP-DD SR8 / SFP28 SR Bağlantılar
- QSFP-DD SR8 / SFP56 SR Bağlantılar
- QSFP-DD SR8 / SFP28 SR1 Bağlantılar
Transceiver Tablosu
| TRANSCEIVER | TRANSCEIVER | FORM FACTOR | CONNECTOR | FIBER COUNT | FIBER TYPE |
|---|
| 100G | CFP/CFP2/CPAK | SR10 / XSR10 | 24F MTP (MPO) | 20 | OM3/OM4 |
| 100G | SR4 | CPAK | 12F MTP (MPO) | 12 | OM3/OM4 |
| 100G | SR4 / XSR4 | QSFP28 | 12F MTP (MPO) | 8 | OM3/OM4 |
| 100G | PSM4 | QSFP28 | 12F MTP (MPO) | 8 | OS2 |
| 100G | CWDM4 | QSFP28 | LC | 2 | OS2 |
| 100G | LRL4 | CFP2/CPAK/QSFP28 | LC | 2 | OS2 |
| 100G | SWDM4 | QSFP28 | LC | 2 | OM3/OM4 |
| 100G | SR-BD | QSFP28 | LC | 2 | OM3/OM4 |
| 40G | SR4 | QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4 |
| 40G | 40G-C/X/ESR4 | QSFP+ | 12F MTP (MPO) | 8 | OM3/OM4 |
| 40G | BIDI | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | LX4 | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | UNIV | QSFP+ | LC | 2 | OM3/OM4, OS2 |
| 40G | LR4 / LRL4 / IR4 | QSFP+ | LC | 2 | OS2 |
| 40G | SWDM4 | QSFP+ | LC | 2 | OM3/OM4 |
| 40G | PLRL4 / PLR4 | QSFP+ | 12F MTP (MPO) | 8 | OS2 |
| 4x10G | IR / LR | QSFP+ | 12F MTP (MPO) | 8 | OS2 |
| 10x10G | LR | CPAK | 24F MTP (MPO) | 20 | OS2 |
| 25G | SR | SFP28 | LC | 2 | OM3/OM4 |
| 25G | LR | SFP28 | LC | 2 | OM3/OM4 |
| 10G | SR | SFP+ | LC | 2 | OM3/OM4 |
| 10G | LR | SFP+ | LC | 2 | OM3/OM4 |
| 1G | SX | SFP | LC | 2 | OM3/OM4 |
| 1G | LX | SFP | LC | 2 | OS2 |
Detaylar
| Özellik | Değer |
|---|
| Yansıma Kaybı (IEC 61300-3-4-Method-B) | MTP: ≤0.35 dB, avg: 0.1 dB
LC: ≤0.40 dB |
| Geri Dönüş Kaybı (IEC 61300-3-6-Method-B) | MTP: ≥ 20 dB
LC: ≥ 40 dB |
| Sağlamlık | >100 mating cycles |
| Yanmazlık | UL94 V-0 |
| Çalışma Sıcaklığı | -10°C to +70°C |
| Kablo Çapı | 3.0 mm |
| MTP Konnektör Uyumluluğu | IEC 61754-7, TIA 604-5, RoHS |
Neden Fiber4u?
Fiber4u, yüksek kaliteli MTP/MPO patch cord ürünlerini stoktan veya özel üretim olarak sunmaktadır. Tüm ürünlerimiz %100 fabrika testinden geçirilmiş ve kalite güvencesiyle müşterilerimize ulaştırılmaktadır.
Bu ürün, özellikle veri merkezlerinde yüksek performanslı bağlantılar ve yer tasarrufu için mükemmel bir çözümdür. Hemen stoktan teslim alabilir veya projenize özel üretim yaptırabilirsiniz.
Özel proje fiyatları ve detaylı bilgi için aramaktan ya da WhatsApp'tan ulaşmaktan çekinmeyin!
